Doğru şekilde lineer rayı nasıl kuracağınızı biliyor musunuz?
Doğru şekilde lineer rayı nasıl kuracağınızı biliyor musunuz?
❶ Kurulum tasarım prensipleri
Lineer Kılavuz Montaj Adımları

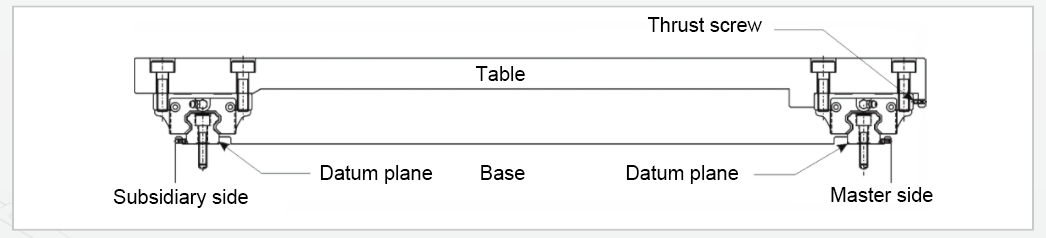

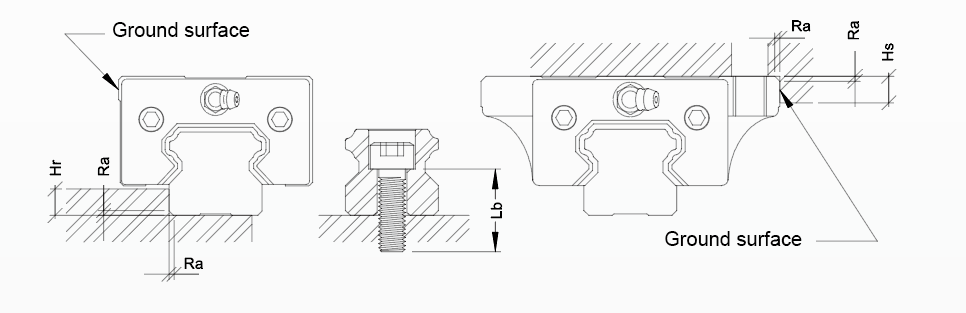

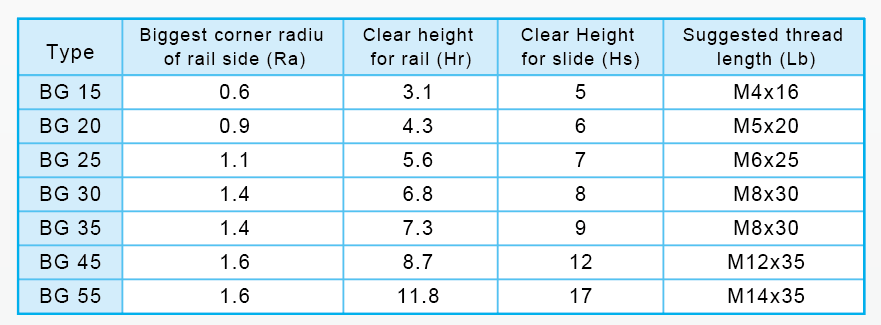

Resim, paralel kullanım için standart bir örnekte kurulum platformunun aşağıdaki özelliklere sahip olduğunu gösterir:
1. Sabit platform (Base), iki kurulum rayının referans düzlemlerine (Datum düzlemi) sahiptir.
2. Hareketli platform (table), yan yerleşimli bir referans yüzeyi ve bir sıkıştırma vidaları bulunmaktadır.
3. Ana taşıyıcı taraf (Master side) ve hareketli platform (table) sıkıştırma vidaları aynı tarafta konumlanmıştır.
❷ Kurulum adımları
Adım 1.
Adım 2.

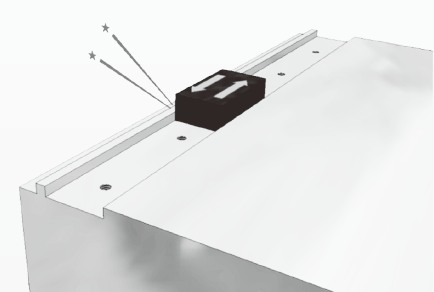

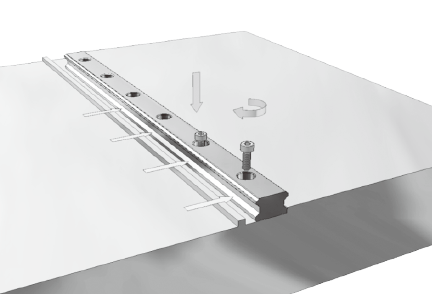

Ana rayı yavaşça yatak üzerine yerleştirin ve yanal sabitleme vidalarını veya diğer sabitleme araçlarını kullanarak rayı yan yüzey ile hafifçe hizalayın. Not: Kurulumdan önce vidalık deliklerinin hizalandığından emin olun. Eğer platform vidalık delikleri doğru yerde değilse, zorlayarak vidalayarak sapma oluşabilir, bu da birleştirme hassasiyetini ve kullanım kalitesini önemli ölçüde etkileyebilir.
Adım 3.
Adım 4.

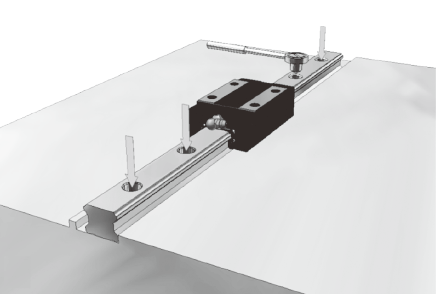

Tork anahtarı kullanarak, kayma rayı konumlandırma vidalarını yavaşça sıkın ve platform malzemesine göre uygun kilitleme torkunu seçin.

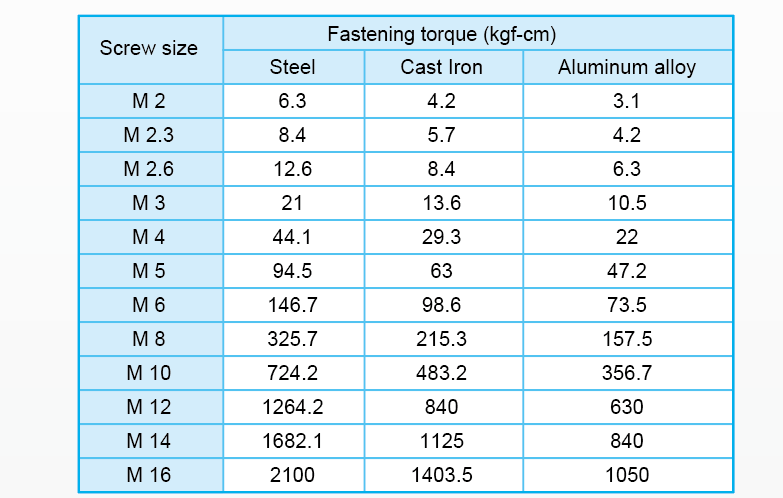

Önerilen ray vidası sabitleme torku
Adım 5.
Aynı kurulum yöntemini kullanarak ikincil rayı kurun ve her birini ana ray ve ikincil ray üzerinde kayan kızaklara ayrı ayrı kurun.
Not: Kayan kızak, lineer kayış takılı sonra kurulum alanı sınırlı olduğu için birçok yan aksesuarın kurulamadığından, gereken aksesuarları bu aşamada birleştirmeniz gerekmektedir. Yan aksesuar, bir yağ memesidir, yağ hortumu bağlantı noktaları veya toz önleme sistemi vb.
Adım 6.

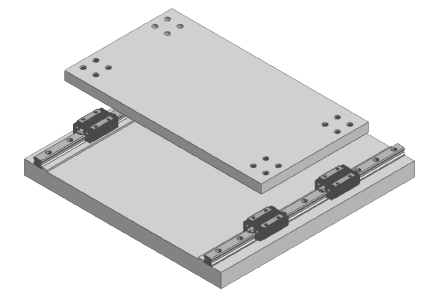

Hareketli platformu, ana ray ve ikincil raydaki kayan
kızaklara nazikçe yerleştirin.
Adım 7.

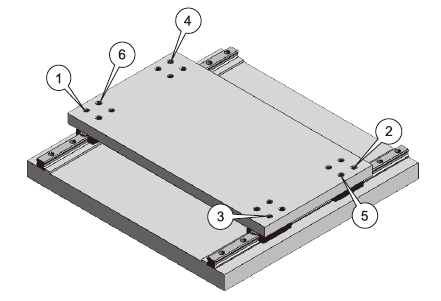

Hareketli platformdaki yan sıkma vidalarını sıkın. Konumlandırmadan sonra, aşağıdaki sıraya göre sıkın.
Kurulumdan önce, makine kurulum yüzeyindeki keskin kenarları, kirleri ve yüzey çiziklerini temizlemek gerekmektedir. Not: Kayma rayı referans yüzeyi, kurulumdan önce pas önleyici yağla kaplanır. Kurulumdan önce, referans yüzeyi temizleme yağı ile temizleyin. Pas önleyici yağ temizlendikten sonra, referans yüzey kolayca paslanabilir. Düşük viskoziteli bir ana mil yağı püskürtmenizi öneririz.

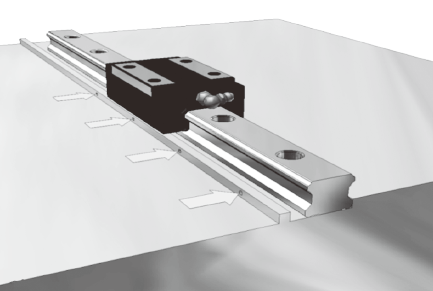

Kayma rayı konumlandırma vidalarını merkezden başlayarak sırayla hafifçe sıkın. Kanal ve montaj yüzeyi biraz birleşecek şekilde sıkın. Sıralama, rayın orta noktasından başlayarak her iki ucuna doğru yapılırsa daha istikrarlı bir hassasiyet elde edilir. Rayın referans yüzeyi hafifçe sıkıldıktan sonra, kayma rayının yanal referans yüzeyi sıkılaştırma kuvveti artırılmalıdır, böylece ana ray yan yüzeye tam olarak yapışır.

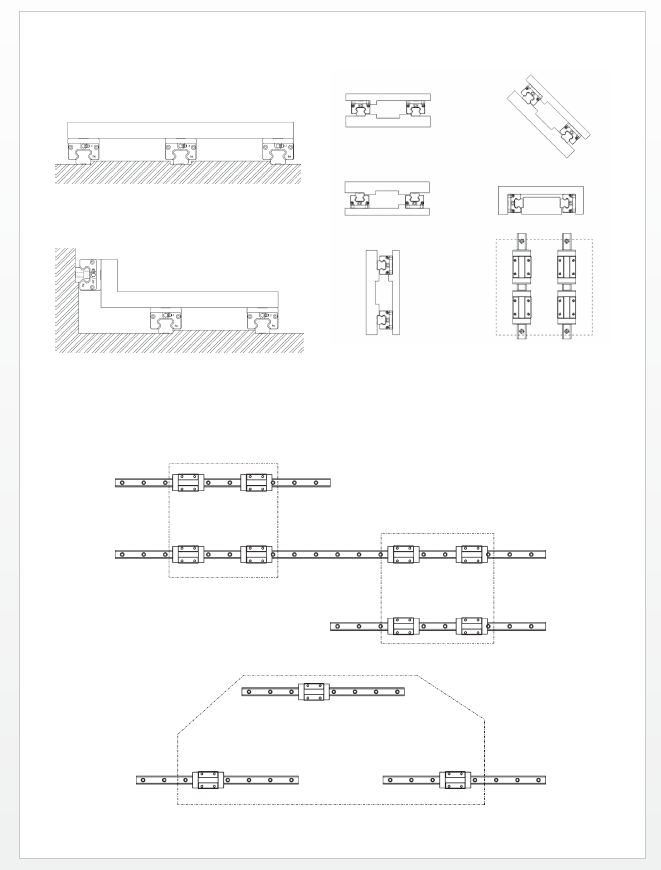

❸ Yaygın kurulum lineer kılavuz modları

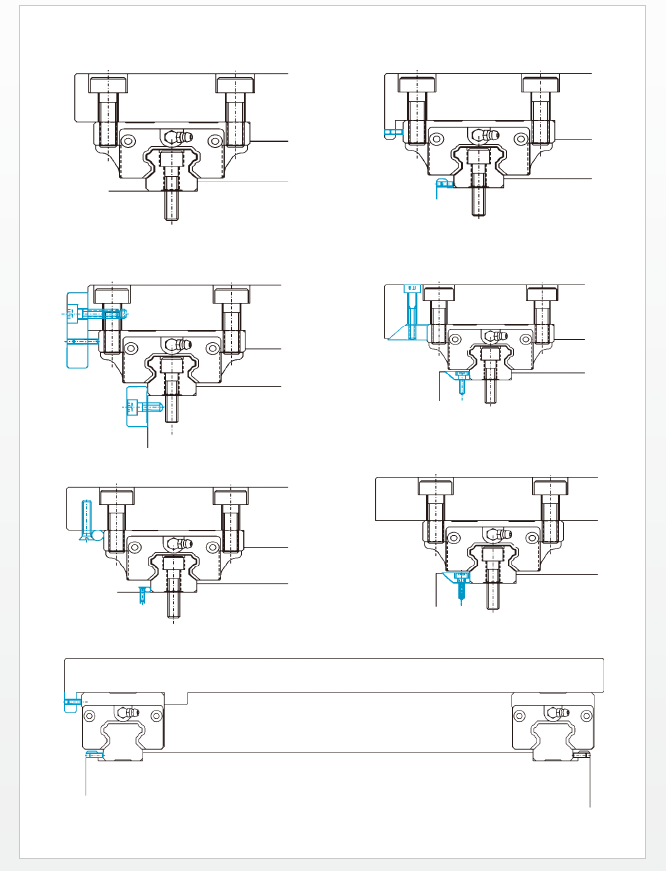

❹ Yaygın sabitleme modları
❺ Paralel birleştirilmiş kullanım

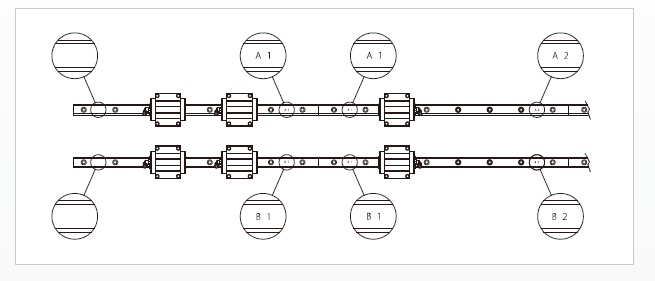

Eğer gereksinim uzunluğu standart bir lineer kılavuz uzunluğundan daha uzunsa, ihtiyaç duyulan uzunluğa ulaşmak için iki veya daha fazla kılavuz rayı birleştirilebilir.
Birleştirme yaparken yukarıdaki resimde gösterildiği gibi devam ettirin.

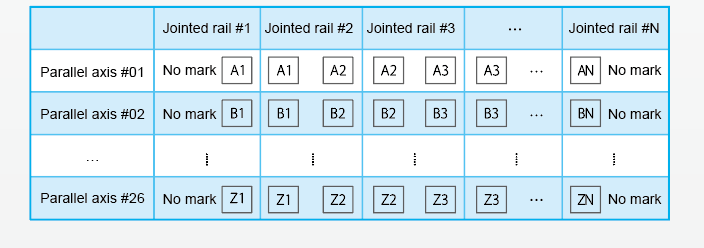

Kodlama modu aşağıdaki tabloda gösterildiği gibidir:
